Depósito de retención de pluviales
Depósito de retención de pluviales
Sistema de limpieza del depósito de retención de pluviales (anti-DSU) de La Bunyola y Aviació. El Prat de Llobregat (Barcelona).
Cliente:
Ayuntamiento del Prat de Llobregat
Localización:
Barcelona
Período:
De marzo de 2010 a agosto de 2010
Tipo de servicio:
Proyectos

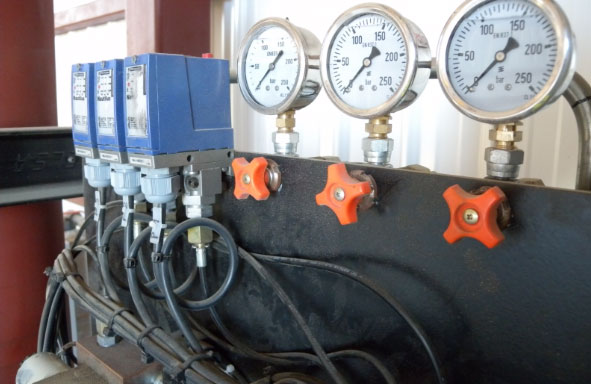

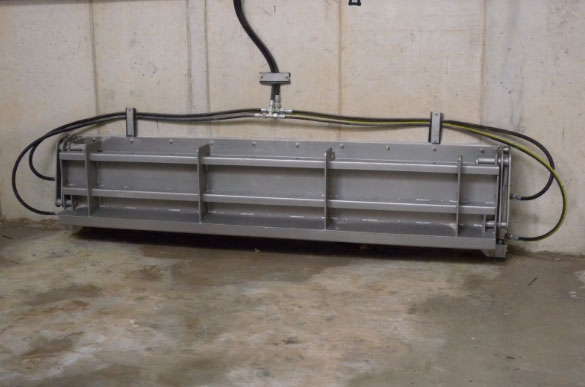

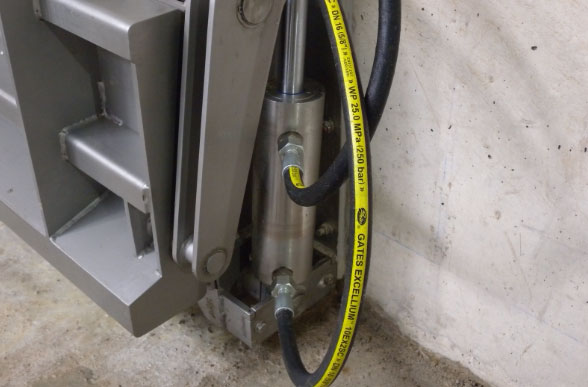

Coutex, Equipos y Proyectos, S.A. ha realizado el diseño, fabricación y montaje de 5 clapetas de apertura rápida (CLAPR) de 2.800 x 400mm con accionamiento oleohidráulico, en acero inoxidable AISI 316L, accionadas mediante 2 cilindros oleohidráulicos. Las clapetas se han diseñado para soportar el empuje de 4 mca y las compuertas para 5mca.
La apertura se realiza en 1 segundo, lo que provoca una ola que limpia los sedimentos que se han ido generando mientras se ha almacenado el agua en el depósito. La entrada de agua al depósito se realiza mediante una compuerta mural wagon (CMW) de 4.500 x2.200 mm y dos compuertas mural (CM05) adicionales de 1.000 x 1.000 mm.
DETALLES
Datos técnicos
Clapetas de limpieza
5 clapetas de apertura rápida de 2.800 x 400 mm. Accionamiento hidráulico.
Compuerta de entrada
5 clapetas de apertura rápida de 2.800 x 400 mm. Accionamiento hidráulico.
Compuerta de salida
2 compuertas mural de 1.000x 1.000 mm. Accionamiento eléctrico.
Material
Acero inoxidable AISI 316L.
Galería de imágenes
